干式变压器结构特点和形式

作者:干式变压器厂   日期:2021-04-17  人气:108

  干式变压器的组成的部件和组成的结构是比较复杂的,每一个部件和每一个组成都是有着它的相关的功能和特点的,一般来说干式变压器的组成是有哪些呢?各个组成的部件和形式有哪些呢?我们还是和变压器厂家的小编进行详细去了解一下吧:

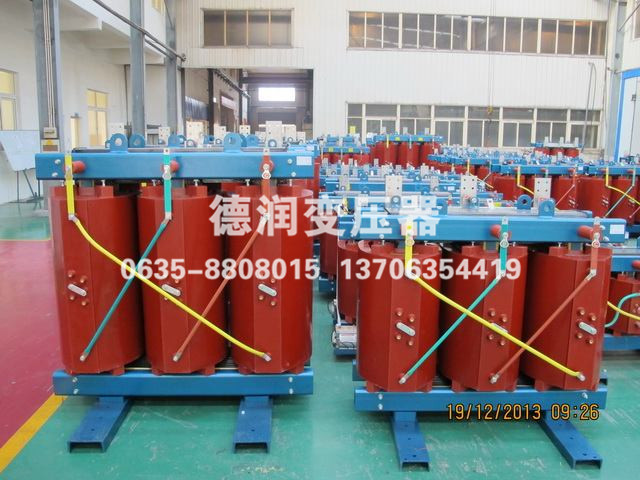

干式变压器

  干式变压器结构特点:

  1.铁芯

  采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

  2.绕组

  有以下几种:(1)缠绕式 (2)环氧树脂加石应砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式

  (一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

  3.高压绕组

  一般采用多层圆筒式或多层分段式结构

  4.低压绕组

  一般采用层式或箔式结构

  干式变压器形式:

  1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.

  2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

  3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.

  以上是常见的干式变压器的组成和相关的结构特点以及形式的介绍供大家进行参考,对于干式变压器您还有什么其他的疑问的话请咨询我们的网站进行详细去了解吧!
