干式变压器绕组结构详情

作者:干式变压器厂   日期:2021-05-08  人气:197

  干式变压器是有很多的绕组的,干式变压器内部的绕组有很多,各个绕组的功能和效率也是不一样的,在进行干式变压器的各种的绕组连接的时候必须要搞清楚干式变压器绕组的结构。干式变压器绕组的结构您了解哪些呢?我们和干式变压器厂的小编了解一下干式变压器绕组的结构吧:

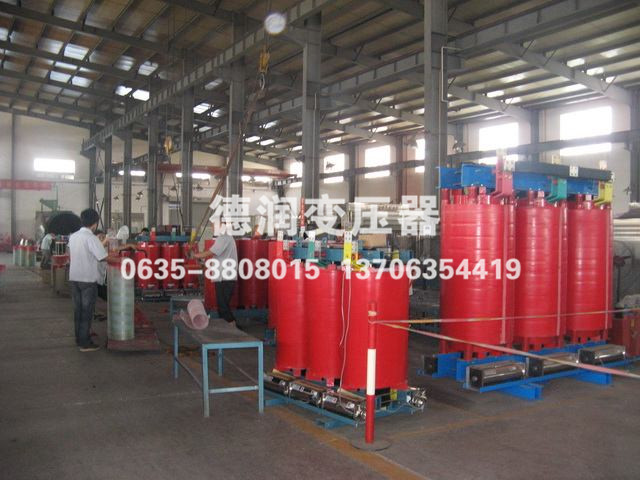

干式变压器

  a)普通干式变压器绕组结构型式。干式变压器按其每相绕组数分,有双绕组、三绕组或更多绕组的型式。三绕组干式变压器在每个铁芯柱上同心排列着三个绕组,即高压绕组、中压绕组、低压绕组。升压干式变压器常用于功率流向由低压绕组传送到高压电网和中压电网,其绕组布置为中压绕组靠近铁芯,高压绕组在外层,低压绕组处于中压绕组与高压绕组之间。降压干式变压器结构为低压绕组靠近铁芯,中压绕组处于低压绕组与高压绕组之间,高压绕组仍放在外层,常用于功率流向由高压传送至中压和低压。   600MW机组的启动兼备用干式变压器,当高压和两级中压(17.5kV与3kV)绕组均为Y接线时,为提供干式变压器三次谐波电流通路,保证主磁通接近于正弦波,改善电动势的波形,常在该干式变压器上设有第四个Δ接线的绕组,即成为四绕组的干式变压器。

   (b)分裂干式变压器绕组结构型式。大容量机组(单机200MW及以上)的厂用电系统,当只采用6kV一级厂用高压时,为安全起见,主要厂用负荷需由两路供电而设置两段母线,这时常采用分裂低压绕组干式变压器,简称分裂干式变压器。它有一个高压绕组和两个低压绕组,两个低压绕组称为分裂绕组。实际上这种干式变压器是一种特殊结构的三绕组干式变压器。   分裂绕组干式变压器的结构特点是,绕组在铁芯上的布置应满足两个要求:①两个低压分裂绕组之间应有较大的短路阻抗:②每—分裂绕组与高压绕组之间的短路阻抗应较小,且应相等。

    (c)自耦干式变压器绕组结构型式。自耦干式变压器常在某些大型发电厂、变电所中应用,用于连接电压级差不大的两个高压统。 自耦干式变压器的工作原理与普通干式变压器有所不同。自耦干式变压器的两个绕组之间不仅有磁的联系,而且还有电路上的直接联系。高压绕组由公共绕组(低压绕组)和串连绕组构成。通过自耦干式变压器传输的功率也由两部分组成,一部分是通过串联绕组由电路直接传输,另一部分通过公共绕组由电磁感应传输。为了消除三次谐波,以及减小自耦干式变压器的零序阻抗以稳定中性点电位,在三相自耦干式变压器中,除公共绕组和串连绕组外,一般还增没了一个接成三角形的第三绕组。第三绕组与公共绕组、串连绕组之间只有磁的联系,没有电路上的直接联系。   自耦干式变压器第三绕组通常制成低压6———35kV,除用于消除三次谐波外.还可用于对附近地区供电,或者用于连接调相机或补偿电容器等。

  干式变压器的绕组有很多,功能也是不一样的,因此结构也不一样。对于干式变压器绕组使用的时候要注意,不懂的问题请咨询我们的专业人员。
