油浸式变压器振动分析

　　油浸式变压器的振动分析是保障设备安全稳定运行的关键环节，其核心是识别振动来源、评估振动影响、排查潜在故障，并制定针对性控制措施。以下从振动产生机理、关键影响因素、分析方法、危害及控制措施五个维度展开详细说明，覆盖技术原理与工程应用。

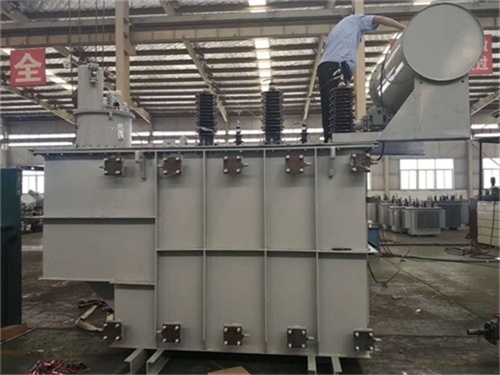

　　一、振动产生的核心机理

　　油浸式变压器的振动本质是电磁力与机械结构共振共同作用的结果，主要来源分为两类：

　　1. 电磁性振动(核心来源)

　　由铁芯和绕组在交变磁场中产生的电磁力引发，占运行中振动总量的70%~90%：

　　铁芯磁致伸缩振动

　　变压器铁芯采用硅钢片叠压而成，在50Hz(或60Hz)交变磁场作用下，硅钢片会发生周期性“伸缩”(即磁致伸缩效应)，频率为100Hz(2倍电源频率) ，是铁芯振动的基频。

　　若铁芯叠片接缝不紧密、叠压系数不足(设计或制造缺陷)，或铁芯夹紧螺栓松动，会导致磁致伸缩位移量增大，振动幅值显著上升。

　　绕组电动力振动

　　绕组通入负载电流时，相邻绕组导线因电流方向相同/相反会产生“吸引力/排斥力”(即安培力)，该力随电流平方变化，频率同样为100Hz。

　　正常运行时电动力较小，振动影响有限;但当电网存在短路故障(如相间短路、匝间短路)时，短路电流骤增(可达额定电流的10~20倍)，电动力会瞬间放大，可能导致绕组变形、松动，进而引发持续性异常振动。

　　2. 机械性振动(次要/辅助来源)

　　由设备机械结构运转或装配偏差引发，通常为低频振动：

　　冷却系统振动：油浸式变压器的冷却风扇(强迫风冷OFAF)、潜油泵(强迫油循环ONAF/ODAF)运行时，电机转子不平衡、轴承磨损会产生振动，频率与电机转速相关(通常为50~500Hz)。

　　结构件共振：油箱、夹件、套管等结构件若固有频率与电磁振动频率(如100Hz)接近，会发生共振，导致振动幅值放大(共振时振动量可能增加3~5倍)。

　　装配偏差：如铁芯与油箱底部接触不均、绕组支撑件松动、套管安装倾斜等，会导致振动传递路径异常，引发局部振动加剧。

　　二、影响振动幅值的关键因素

　　振动大小并非固定值，受设计、制造、运行工况共同影响，具体因素如下表：

　　三、振动分析的核心方法(离线+在线)

　　振动分析需通过“数据采集+频谱分析+故障关联”实现，常用方法分为离线检测(定期检修)和在线监测(实时预警)两类：

　　1. 离线振动检测(适用于定期预防性试验)

　　检测工具：振动加速度传感器(精度±5%)、便携式振动分析仪(支持频谱分析)。

　　检测位置：选取振动传递最直接的关键部位，优先检测：

　　1. 油箱壁(铁芯正上方、绕组两侧，距顶部1/3高度处);

　　2. 冷却系统(风扇电机底座、潜油泵出油口法兰);

　　3. 铁芯夹件螺栓(顶部或侧面，检测局部松动)。

　　检测标准：参考《电力变压器检修导则》(DL/T 5732010)，正常运行时：

　　油箱壁振动幅值：≤0.15mm/s(有效值);

　　冷却系统振动幅值：≤0.2mm/s(有效值);

　　频谱特征：以100Hz(2倍频)为主，无明显300Hz以上高次谐波或50Hz基频(若50Hz突出，可能为绕组松动)。

　　频谱分析逻辑：通过频率特征定位故障类型，例如：

　　100Hz幅值异常增大→铁芯松动、叠片接缝不良;

　　50Hz幅值突出→绕组径向松动、电动力分布不均;

　　出现200Hz/300Hz高次谐波→电网谐波污染或绕组匝间短路;

　　冷却系统出现50Hz/100Hz外的异频(如150Hz)→风扇轴承磨损。

　　2. 在线振动监测(适用于重要变电站/大容量变压器)

　　系统组成：固定安装的振动传感器(4~6个，覆盖油箱关键区域)、数据采集单元(采样率≥1kHz)、后台分析系统(支持实时报警)。

　　监测功能：

　　实时监测振动幅值(有效值、峰值)，设置阈值报警(如超过0.2mm/s触发预警);

　　连续记录频谱变化，捕捉短路故障、过负荷等工况下的振动突变;

　　关联负载电流、油温、谐波数据，建立多参数耦合分析模型(如“电流增大+振动上升”是否匹配理论曲线)。

　　优势：可发现离线检测遗漏的间歇性故障(如短时过负荷引发的振动异常)，提前3~6个月预警绕组松动、铁芯老化等隐患。

　　四、振动超标的主要危害

　　长期振动超标会加速设备老化，甚至引发严重故障，具体危害包括：

　　1. 绝缘系统损坏：绕组振动导致绝缘纸磨损、匝间绝缘间隙增大，易引发匝间短路;铁芯振动使铁芯绝缘漆脱落，导致铁芯多点接地(增加铁损)。

　　2. 结构件失效：油箱焊缝因长期振动开裂，引发漏油;夹件螺栓松动导致铁芯位移，进一步放大振动(恶性循环)。

　　3. 冷却系统故障：风扇/油泵振动导致电机轴承过热、线圈烧毁，降低冷却效率，进而引发变压器温升超标。

　　4. 环境影响：振动通过地基传递至建筑物，引发低频噪音(30~50dB)，影响周边居民(尤其城区变电站)。

　　五、振动控制与减振措施

　　针对振动超标的问题，需从“源头控制+传递阻隔”两方面制定措施：

　　1. 源头控制(设计/制造/运维阶段)

　　设计优化：选用高导磁低损耗硅钢片(降低磁致伸缩)，加强绕组轴向紧固(采用环氧树脂撑条)，设计结构件固有频率避开100Hz。

　　制造质量管控：严格检测铁芯叠压系数(≥0.96)，采用扭矩扳手控制夹紧螺栓力矩(偏差≤±5%)，冷却系统出厂前做动平衡试验(不平衡量≤5g·mm)。

　　运行维护：避免长期过负荷(过负荷率≤1.2倍额定电流)，定期清除冷却系统积尘(防止风扇堵转)，检测电网谐波(总谐波畸变率≤5%)。

　　2. 振动传递阻隔(现场整改)

　　加装减振装置：在油箱底部与地基之间安装弹簧减振器(适用于低频振动)或橡胶减振垫(适用于高频振动)，可降低振动传递率30%~60%。

　　冷却系统减振：风扇电机与支架之间加装橡胶隔振垫，潜油泵进出口采用柔性连接管(避免刚性传递振动)。

　　隔音降噪：对城区变电站，可在油箱外侧包裹阻尼隔音层(如丁基橡胶)，或建设隔音屏障，降低环境噪音10~15dB。

　　总结

　　油浸式变压器的振动分析需以“电磁机理为核心、频谱分析为手段、故障预警为目标”，通过定期离线检测与实时在线监测结合，及时识别铁芯松动、绕组变形、冷却系统故障等隐患。同时，从设计、制造、运维全流程控制振动源，并通过减振装置阻隔传递，可有效保障变压器长期安全运行，延长其使用寿命(设计寿命20~30年，良好振动控制可延长5~10年)。
