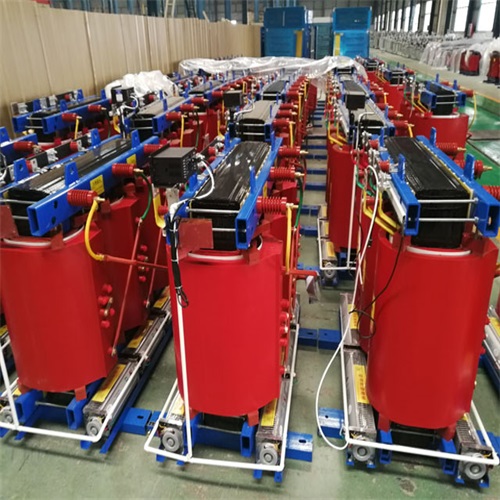

干式电力变压器消防设计

　　干式电力变压器的消防设计需基于其“无易燃变压器油、主要风险为绝缘材料燃烧”的核心特性，以“预防为主、防消结合”为原则，严格遵循国家标准(如《火力发电厂与变电站设计防火标准》GB 502292019、《建筑设计防火规范》GB 500162014(2018年版))，重点解决“火灾预防、火灾探测、灭火控制、风险扩散”四大问题。以下是具体设计内容的系统拆解：

　　一、消防设计的核心依据与风险分析

　　1. 关键设计规范

　　所有消防措施需以现行国标为底线，核心参考规范包括：

　　GB 502292019：明确变电站/发电厂内干式变压器的防火分区、灭火系统选型、防火间距要求;

　　GB 500162014(2018版)：规定民用建筑内干式变压器的布置、防火分隔、疏散要求;

　　GB 500602020：补充高压配电装置(含干式变压器)的消防联动逻辑;

　　产品技术手册：需结合变压器容量(如≥1600kVA时需强化灭火)、绝缘材料类型(如环氧树脂、Nomex纸)的燃烧特性设计。

　　2. 核心火灾风险

　　干式变压器无油，火灾风险低于油浸式，但仍存在以下隐患，需针对性防控：

　　绝缘材料燃烧：绕组绝缘层(如环氧树脂、浸渍纸)在过载、短路、局部放电导致的高温(通常≥300℃)下会燃烧，释放有毒气体(如CO、卤化物，若含卤材料) 和浓烟;

　　高温蔓延：火灾会通过电缆、通风管道扩散至相邻配电设备(如开关柜)，或通过楼板/墙体缝隙蔓延至其他防火分区;

　　扑救难度：变压器内部(绕组、铁芯)火灾难以通过常规灭火器直接扑救，需依赖专用灭火系统。

　　二、具体消防设计内容

　　1. 选址与布置：从源头降低风险

　　干式变压器的安装位置和布局是消防设计的基础，需满足“隔离风险、便于散热与扑救”的要求：

　　独立布置优先：

　　容量≥1250kVA的干式变压器，应设置在独立的防火房间内(不宜与开关柜、电容器等设备同室布置);若受空间限制需同室，需用耐火极限≥2.0h的防火隔墙+乙级防火门分隔，形成独立防火单元。

　　防火间距要求：

　　变压器与墙、楼板、其他设备的最小距离需符合规范，例如：

　　与非防火墙的距离≥1.0m(GB 50229);

　　与可燃构件(如木质门窗、电缆桥架)的距离≥0.8m，或采用不燃材料隔离。

　　通风设计(兼顾散热与排烟)：

　　干式变压器依赖空气散热，通风不良会导致温度升高(诱发火灾)，需设计：

　　自然通风：房间上下设置进/出风口(下进风、上出风)，通风量按“每1kVA容量≥8m³/h”计算;

　　机械通风：容量≥2000kVA时，增设温控联动的排风机(温度≥100℃时自动启动);

　　火灾时排烟：通风系统需与消防报警联动，火灾发生时关闭普通排风机，启动专用排烟风机(若房间体积>500m³，排烟量按6次/h换气计算)，避免有毒烟气滞留。

　　2. 防火措施：阻断火灾蔓延

　　通过结构防火、材料防火、设备保护，减少火灾发生概率及蔓延速度：

　　结构防火封堵：

　　电缆穿墙板、楼板的孔洞，需用防火封堵材料(如防火泥、防火包) 密封，耐火极限≥1.5h，防止火灾通过电缆沟/桥架扩散;变压器房间的门需为乙级防火门(双向开启，便于疏散与灭火)，窗户采用固定防火窗(若有)。

　　材料防火要求：

　　变压器房间内的地面、墙面、顶棚需采用不燃材料(如水泥砂浆地面、轻钢龙骨石膏板隔墙)，禁止使用可燃装修材料(如PVC地板、木质吊顶);周围1.5m范围内不得堆放任何可燃物(如纸箱、润滑油)。

　　设备自身保护(预防火灾触发)：

　　从电气保护角度减少火灾诱因，需配置：

　　温度监测与保护：绕组内置铂电阻(PT100)或温控器，实时监测绕组温度，当温度≥130℃时报警、≥150℃时切断负荷(过载保护);

　　短路保护：配置速断保护、过电流保护，短路时0.1s内切断电源，避免高温持续;

　　局部放电监测：容量≥3150kVA的变压器，建议增设局部放电在线监测装置，及时发现绝缘老化(局部放电会导致绝缘击穿、高温)。

　　3. 灭火系统：针对性选择灭火方式

　　干式变压器的灭火系统需满足“不损坏设备、快速灭火、减少有毒气体”的要求，禁止使用水基灭火系统(会损坏绝缘)，常用以下3类系统：

　　系统联动逻辑：灭火系统需与“电源切断、通风关闭、报警触发”联动，流程为：

　　烟感/温感报警 → 声光报警(提醒人员撤离) → 切断变压器电源 → 关闭普通通风 → 延迟30s后喷放灭火介质 → 灭火后保持稳压(气体系统)30min。

　　4. 火灾探测与报警：早发现、早处置

　　探测系统是消防设计的“眼睛”，需结合干式变压器的火灾特性(先高温、后冒烟)选择探测器：

　　探测器选型：

　　优先用点型感温探测器(A2R型)：响应温度70℃~100℃，能提前感知绕组高温(早于冒烟);

　　辅助用点型感烟探测器：监测绝缘材料燃烧产生的浓烟，避免高温未被发现时的漏报;

　　大容量变压器(≥3150kVA)：建议增设红外测温探测器，直接监测绕组表面温度(精度±2℃)。

　　报警系统设计：

　　探测器信号需接入建筑消防控制室，触发以下动作：

　　1. 本地声光报警(变压器室门口);

　　2. 消防控制室声光报警+显示火灾位置;

　　3. 联动切断变压器高低压侧电源(防止带电灭火触电);

　　4. 联动开启排烟风机、关闭防火门(防止烟气扩散)。

　　5. 疏散与应急照明：保障人员安全

　　若变压器室有人员通行(如巡检通道)，需满足疏散要求：

　　疏散距离：变压器室的疏散门至最近安全出口的距离≤25m(民用建筑)、≤30m(工业建筑);

　　应急照明：房间内设置应急照明灯(照度≥50lx)和疏散指示标志，断电时自动点亮，持续时间≥90min;

　　逃生通道：变压器室门口不得堆放杂物，通道宽度≥1.2m(便于人员撤离和灭火设备进入)。

　　三、运行维护：确保消防系统有效

　　消防设计的有效性需依赖后期维护，需纳入日常管理：

　　1. 定期检查：

　　每月检查温控器、探测器、灭火系统压力表(气体系统)是否正常;

　　每季度清理变压器表面及绕组粉尘(粉尘堆积会导致散热不良);

　　每年进行1次灭火系统模拟喷放试验(气体系统可做管路压力测试)。

　　2. 应急预案：

　　明确火灾处置流程：断电→撤离→启动灭火系统→事后清理;

　　每半年组织1次消防演练，确保运维人员掌握灭火器使用(备用手提式干粉灭火器，MFZ/ABC4型)。

　　四、核心设计原则总结

　　干式变压器消防设计的关键是“适配特性、合规落地”，需牢记3点：

　　1. 预防优先：通过温度监测、电气保护、通风散热，从源头减少火灾触发;

　　2. 防消结合：用防火分隔阻断蔓延，用专用灭火系统快速控火，用探测报警提前预警;

　　3. 减少危害：优先选用低烟无卤绝缘材料，设计排烟系统，降低有毒烟气对人员的伤害。

　　实际设计中，需结合项目的“变压器容量、安装环境(室内/室外、民用/工业)、当地消防验收要求”，由专业消防工程师出具专项方案，确保符合规范且具备可操作性。
