s20油浸式节能变压器生产流程

　　S20油浸式节能变压器生产流程是一个复杂且精细的过程，它确保了变压器的高能效、高安全性和长寿命。以下是S20油浸式节能变压器生产流程的详细解析：

　　一、前期准备阶段

　　材料准备：生产S20油浸式节能变压器所需的主要材料包括硅钢片、绝缘纸、绕组线、变压器油等。这些材料的选择需符合相关标准和要求，以确保变压器的性能和可靠性。

　　技术准备：根据变压器的设计规格和参数，制定详细的生产计划和工艺流程。同时，准备相应的制造设备和工具，如绕线机、冲压机、真空灌封设备等。

　　二、铁心制作阶段

　　硅钢片剪裁：按照设计图纸的要求，使用剪裁设备将硅钢片剪裁成所需的形状和尺寸。剪裁过程中需严格控制尺寸精度和表面质量。

　　叠装与紧固：将剪裁好的硅钢片按照一定的顺序和层数叠装起来，然后使用紧固件进行紧固，确保铁心的紧密性和稳定性。

　　检测：对铁心的电气性能进行检测，如绝缘电阻、空载电流等，以确保其符合设计要求。

　　三、绕组制作阶段

　　绕线：按照设计要求，使用绕线机将绕组线均匀地绕在骨架上。绕线过程中需严格控制绕线的层数、密度和均匀性。

　　绝缘处理：在绕组线之间和绕组与铁心之间隔离一层绝缘纸，以防止电流短路。绝缘纸的选择和放置需符合相关标准和要求。

　　干燥与浸渍：对绕组进行加热和浸渍处理，以增强其绝缘性能。干燥和浸渍过程中需控制温度、时间和浸渍液的浓度等参数。

　　检测：对绕组的电气性能进行检测，如绝缘电阻、直流电阻等，以确保其符合设计要求。

　　四、器身装配阶段

　　组装：将制造好的绕组和铁心按照设计要求组装在一起，形成绕组装置。在组装过程中需严格控制工艺参数和操作规程，确保绕组正确安装在铁心上。

　　绝缘处理：在绕组装置和油箱之间加入绝缘件，以确保电流的正常流动和绝缘。

　　检测：对器身进行电气性能测试和机械强度测试等，以确保其符合设计要求。

　　五、油箱及附件制作阶段

　　油箱制作：根据设计要求制作油箱，包括油箱的材质、形状和尺寸等。油箱的制作需符合相关标准和要求。

　　附件制作：制作散热器、阀门等附件，确保这些附件能够满足变压器的运行要求。

　　检测：对油箱和附件进行性能测试和质量检测，以确保其稳定性和可靠性。

　　六、总装及试验阶段

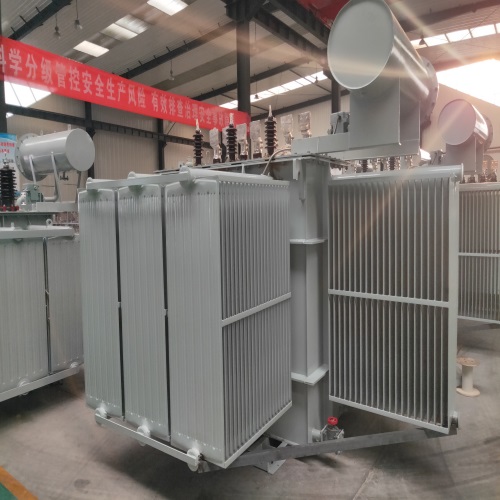

　　总装：将所有零部件装配在一起，形成一个完整的S20油浸式节能变压器。在总装过程中需严格控制装配工艺和质量，确保产品的性能和可靠性。

　　真空灌封：将绕组装置放入油箱中，通过真空灌封的方式将变压器油灌注到油箱中。真空灌封过程需控制真空度和油的灌注速度等参数。

　　电气性能测试：对变压器进行电气性能测试，如空载电流、负载损耗等，以验证其能效等级和性能表现。

　　温升试验：在规定的条件下对变压器进行温升试验，以验证其散热性能和热稳定性。

　　负载试验：对变压器进行负载试验，以验证其在各种负载条件下的运行稳定性和性能表现。

　　七、出厂检验与包装

　　出厂检验：对生产完成的S20油浸式节能变压器进行全面的出厂检验，包括外观检查、电气性能测试等，确保产品符合相关标准和要求。

　　包装：对检验合格的产品进行包装，包括内包装和外包装。包装过程中需考虑产品的运输和储存要求，确保产品在运输和储存过程中不受损坏。

　　通过以上七个阶段的生产流程，S20油浸式节能变压器得以高质量地制造出来，满足了电力系统对高效、稳定、安全的变压器的需求。
