S20油浸式变压器图片

　　由于我无法直接提供图片，以下是对S20油浸式变压器的一些详细描述，这些描述可以帮助您更好地了解该变压器的外观和结构特点：

　　S20油浸式变压器概述

　　S20油浸式变压器是一种高效节能的电力变压器，其设计旨在降低空载和负载损耗，提高能源利用效率。这种变压器通常用于电力系统中，将高电压转换为低电压，以满足各种电力设备和用电负荷的需求。

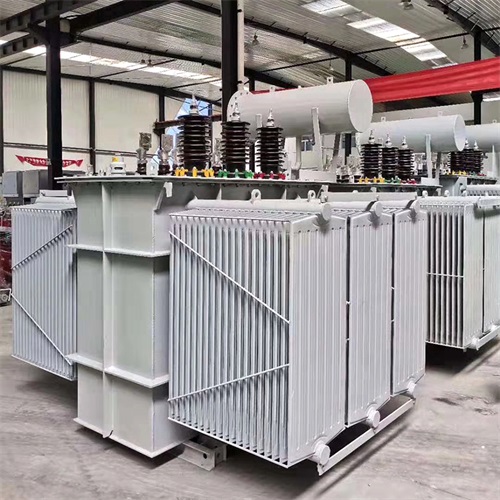

　　外观特征

　　外壳：S20油浸式变压器通常采用全封闭外壳设计，外壳由钢板焊接而成，表面经过防腐处理，以增强其耐候性和防腐蚀性。外壳的颜色通常为灰色或绿色，但也可能因制造商和用户需求而有所不同。

　　油箱：变压器的油箱是储存变压器油的关键部件，用于冷却和绝缘。S20油浸式变压器的油箱通常采用波纹油箱设计，这种设计有助于自动调节油体积的变化，并保持油箱的密封性。

　　散热装置：为了散发变压器在运行过程中产生的热量，S20油浸式变压器通常配备有散热装置，如散热片、风扇等。这些装置可以有效地降低变压器的温升，提高其运行稳定性。

　　接线端子：变压器的接线端子用于连接高压侧和低压侧的电缆或母线。S20油浸式变压器的接线端子通常设计在油箱的顶部或侧面，便于安装和维护。

　　结构特点

　　绕组结构：S20油浸式变压器采用非圆形同心式线圈结构，这种结构有助于优化电磁性能，降低损耗。同时，绕组材料通常采用高纯度电解铜或铝制成，以提高导电性和耐腐蚀性。

　　铁芯结构：变压器的铁芯是产生磁通量的关键部件。S20油浸式变压器的铁芯通常采用优质冷轧硅钢片叠制而成，以降低空载损耗和空载电流。同时，铁芯还经过绑扎和压紧处理，以提高其紧实度和稳定性。

　　绝缘系统：为了保证变压器的安全运行，S20油浸式变压器采用先进的绝缘系统。绝缘材料具有良好的绝缘性能和耐热性能，能够有效地防止电气击穿和短路故障的发生。

　　节能与环保

　　S20油浸式变压器符合国家对电力变压器能效等级的要求，属于二级能效变压器。与低能效等级的变压器相比，S20变压器在空载损耗和负载损耗方面均有所降低，能够有效地提高能源利用效率并减少能源消耗。同时，S20变压器还具有良好的环保性能，符合国家对环保和节能减排的要求。

　　请注意，由于我无法直接提供图片，以上描述仅供参考。如果您需要更详细的图片或信息，建议您直接联系变压器制造商或相关供应商以获取帮助。
