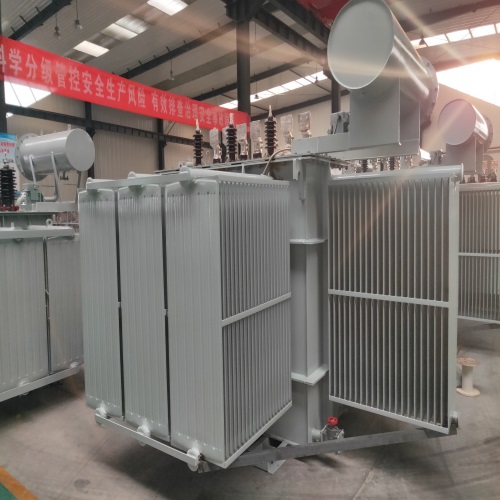

S22油浸式变压器技术参数

　　S22油浸式变压器是一种高效、节能的电力设备，以下是对其技术参数的详细解析：

　　一、额定参数

　　额定容量：S22油浸式变压器的额定容量范围广泛，从30kVA至2500kVA不等，能够满足不同场景的用电需求。常见的型号包括S22-M-30、S22-M-50、S22-M-630、S22-M-1000直至S22-M-2500等。

　　电压等级：S22油浸式变压器的主推电压组合为10kV/0.4kV及6kV/0.4kV，适用于中低压配电系统。同时，它还支持高压分接范围，通常为±5%或±2×2.5%，以灵活适应电网电压波动。

　　相数与频率：S22油浸式变压器均为三相设计，确保电力传输的稳定性和效率。其频率为50Hz，符合国内电网标准。

　　二、性能参数

　　能效等级：S22油浸式变压器符合国家一级能效标准，节能效果显著。与S13变压器相比，其空载损耗降低了20%，负载损耗降低了28%;与S20变压器相比，空载损耗降低了10%，负载损耗也降低了10%。

　　空载损耗与负载损耗：以S22-1000kVA变压器为例，其空载损耗为665W(S13为830W，S20为745W)，负载损耗为7415W(S13为10300W，S20为8240W)，有效降低了运行成本。

　　空载电流：S22油浸式变压器的空载电流随容量增加而降低。例如，S22-630kVA变压器的空载电流为0.7%，确保了低压侧电流在合理范围内。

　　短路阻抗：S22油浸式变压器的短路阻抗范围通常为4%~6.5%，具体值依型号而定。短路阻抗是变压器的重要参数，它影响短路电流的大小和并联运行条件。

　　三、结构与设计

　　铁芯结构：S22油浸式变压器采用三角结构设计，有效减少磁漏损和噪音，提高变压器效率和运行稳定性。

　　绕组形式：采用双绕组设计，高低压绕组均沉浸在绝缘油中，确保良好的绝缘性能和散热效果。

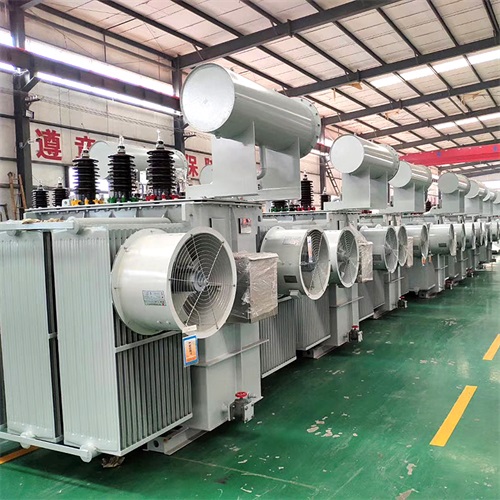

　　冷却方式：主要为自然冷却(AN)或自冷(AF)，部分型号可能采用永磁式风扇冷却系统，以提高散热效率。

　　绝缘水平：使用高可靠性绝缘材料和绝缘油，确保设备在恶劣环境下的安全运行。

　　四、物理与环境参数

　　温升限值：S22油浸式变压器采用A级绝缘，最高温度不超过105℃。上层油温不得超过45℃，以防止油的老化和绝缘性能下降。

　　绝缘油重量：具体数据因型号而异，部分小型变压器(如某些S22型号)绝缘油重量可能标注为20kg，但大型变压器绝缘油重量会显著增加。

　　总重量与外形尺寸：总重量和外形尺寸随容量增大而增加，具体数据需参考厂家产品手册。例如，S22-2500kVA变压器的总重量可能达到数吨。

　　五、其他特性

　　连接组标号：S22油浸式变压器支持Yyn0或Dyn11等多种标号，适应不同的配电系统需求。

　　防护等级：采用全密封设计，有效防止水分、灰尘等杂质进入变压器内部，适应户外安装环境。

　　应用场景：S22油浸式变压器广泛应用于配电系统、工业领域(如冶金、化工、纺织等)及农村地区，为各类用电设备提供稳定、可靠的电力供应。
